Оптический датчик контроля филамента

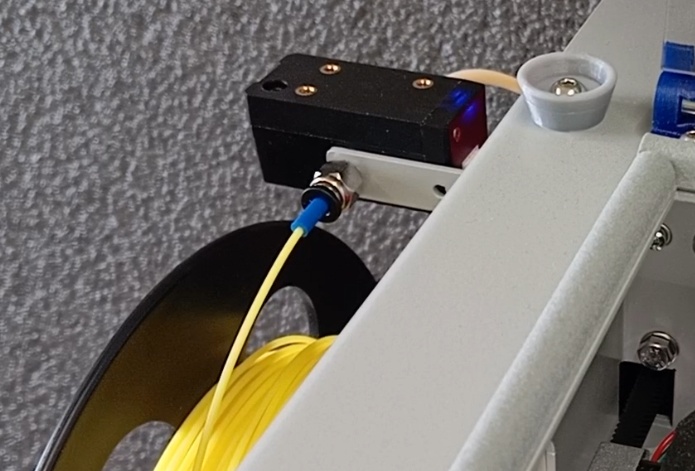

3D-принтер Faberant Cube оснащен оптическим датчиком контроля филамента, который расположен снаружи принтера, в месте входа филамента с катушки с пластиком.  В датчике есть колесо, которое вращается при подаче филамента с катушки, при этом первый оптический сенсор дает информацию для вычисления скорости движения пластиковой нити.



Если вычисленная скорость отличается от скорости, с которой нить должна затягиваться при печати экструдером, то датчик дает команду на остановку печати, и принтер становится на паузу.
Датчик остановит принтер при следующих проблемах с филаментом: запутывание, застревание, обрыв, недостаточный зажим, засорение сопла.
Это дает возможность разобраться в проблеме и при возможности, продолжить печать.
Второй сенсор срабатывает в датчике при наличии/отсутствии филамента. Если филамент закончился, то датчик также дает команду на остановку печати, и принтер становится на паузу. После этого пустую катушку из под пластика можно заменить на новую и продолжить печать.
При возникновении проблем с филаментом, датчик отправляет сообщения на дисплей и в консоль Веб-интерфейса.
Работа с датчиком филамента

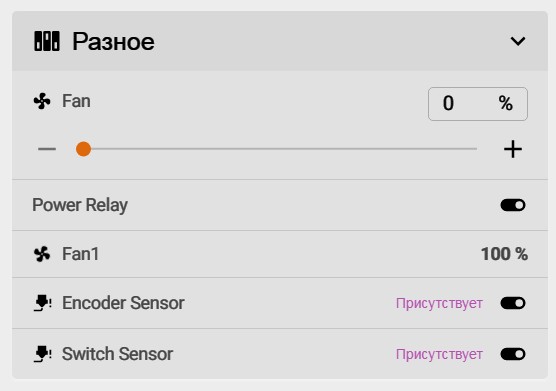

Датчик всегда включен по умолчанию. Отключить датчик можно из Веб-интерфейса в разделе "Разное". Это поля "Encoder Sensor" и "Switch Sensor".

Отключить и включить датчик можно из дисплея в меню "Макрос". Выберите макрос "ДВИЖЕНИЕ_ФИЛАМЕНТА" или "НАЛИЧИЕ_ФИЛАМЕНТА" для отключения/включения соответствующего датчика.
Если филамент не заправлен в принтер и будет начата печать - то принтер остановит печать и встанет на паузу. После этого можно заправить филамент и продолжить печать.
Если филамент закончился, дождитесь остановки вращения экструдера. Принтер в этот момент медленно извлекает филамент из экструдера.
Далее нажмите на кнопку фитинга сзади датчика филамента - нажимайте сразу двумя пальцами. Вытащите из фитинга белую трубку подачи филамента.
Примечание: Никогда не тяните за трубку, не нажав предварительно на кнопку фитинга! Это приведет к порче конца трубки или фитинга.
Вытащите из трубки пластик за оставшийся конец.
Примечание: Если не удается вытащить пластик вручную - используйте инструмент типа плоскогубцев. Покрутите экструдер вручную в обратную сторону (против часовой стрелки), если пластик все еще зажат.
Далее важно вставить белую трубку обратно в фитинг с усилием до упора, до конца!
Примечание: Если вставить белую трубку не до конца - это приведет к сложностям с дальнейшей заправкой филамента - его будет трудно пропустить через датчик.
Также при окончании филамента это может привести к тому, что остаток прутка, двигаясь в обратную сторону к датчику, своим концом не сможет войти обратно в датчик, а застрянет на входе. Это приведет к тому, что экструдер, продолжая выталкивать филамент обратно, не сможет это сделать до конца, и часть пластика останется зажатой в экструдере. Из-за этого, в итоге, не удастся извлечь остатки пластика из экструдера. В худшем случае, это может привести к выталкиванию конца трубки подачи филамента из экструдера, что потребует дополнительных действий для установки её на место.
