Тестируем 3D-печать российским ABS-пластиком от PrintProduct

После печати пластиком от RGT, нам захотелось попробовать, что могут предложить другие российские производители.

Печать на принтере SibRap. Слой 0.05 мм. ABS-пластик RGT.

Оказалось, что у нового российского производителя PrintProduct есть много разных, даже необычных, видов пластика.

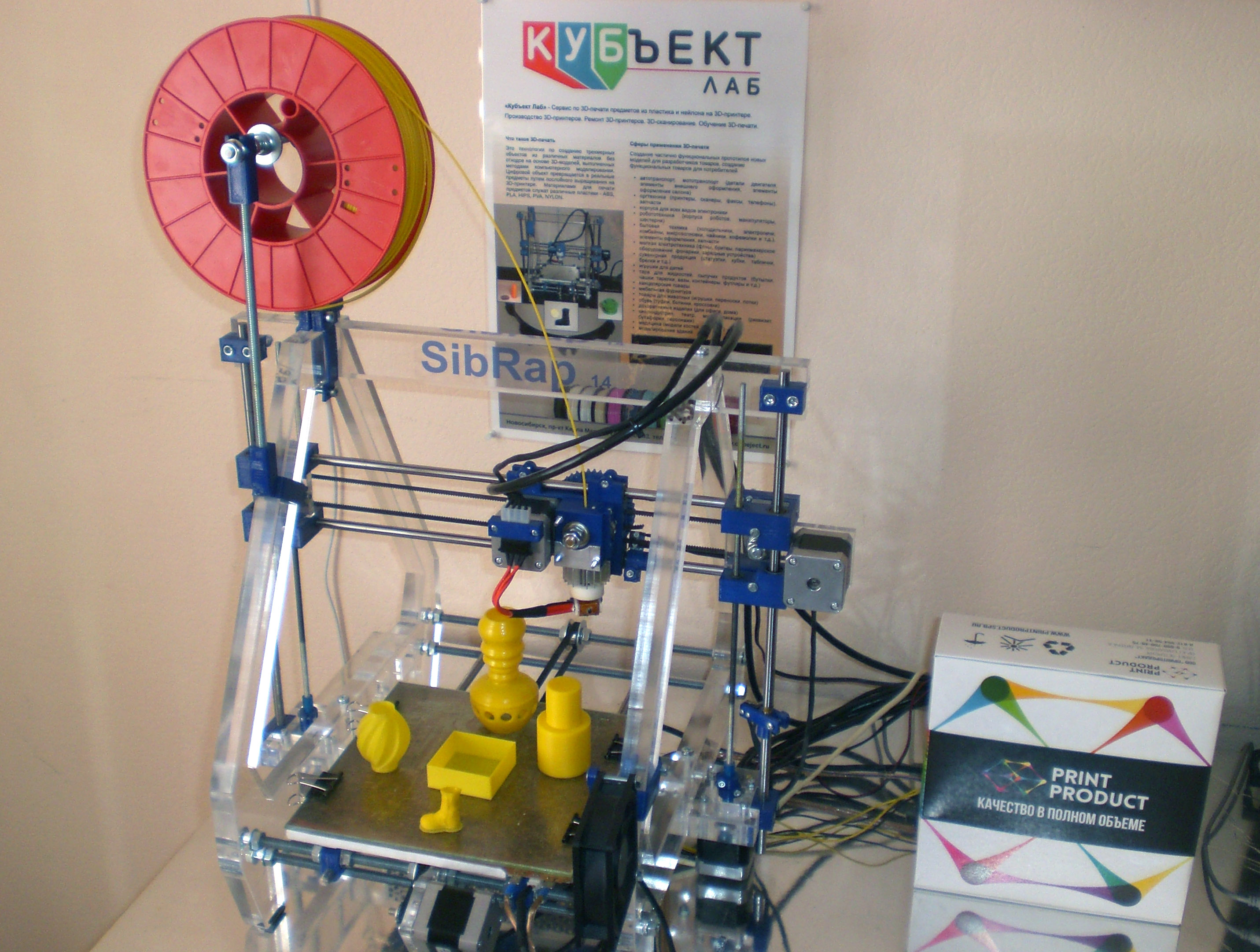

3D принтер SibRap с образцами печати.

Мы заказали у них тестовые образцы и провели «обзор механических свойств экзотических видов пластиков для 3D печати»

После этого нами была заказана катушка ABS-пластика для печати.

Обзор ABS M7

Как сообщает производитель, они разработали 8 марок ABS-пластика!!!
Различить пластики можно по маркировке буквой M – от 1 до 8 соответственно.
Вот что это означает:
М1 – высокая степень текучести, легко поддаётся обработке, имеет характерный запах при печати.
М2 – прочность выше М1, хорошо поддаётся обработке, не имеет характерного запаха.
М3 – сверхвысокая прочность, низкая степень текучести, сложнее поддаётся обработке, не имеет характерного запаха.
М4 – сверхвысокая прочность, низкая степень текучести, лучше поддаётся обработке, чем М3, возможен характерный запах при печати
M5 – более прочный по сравнению с м-7, с высоким температурным диапазоном печати
М7 – отличный пластик, со средними показателями, подойдёт как для новичка, так и для опытного пользователя. Хорошо подойдёт для печати 3D ручкой.
М8а – сверхвысокая прочность, низкая степень текучести, без термоусадки.

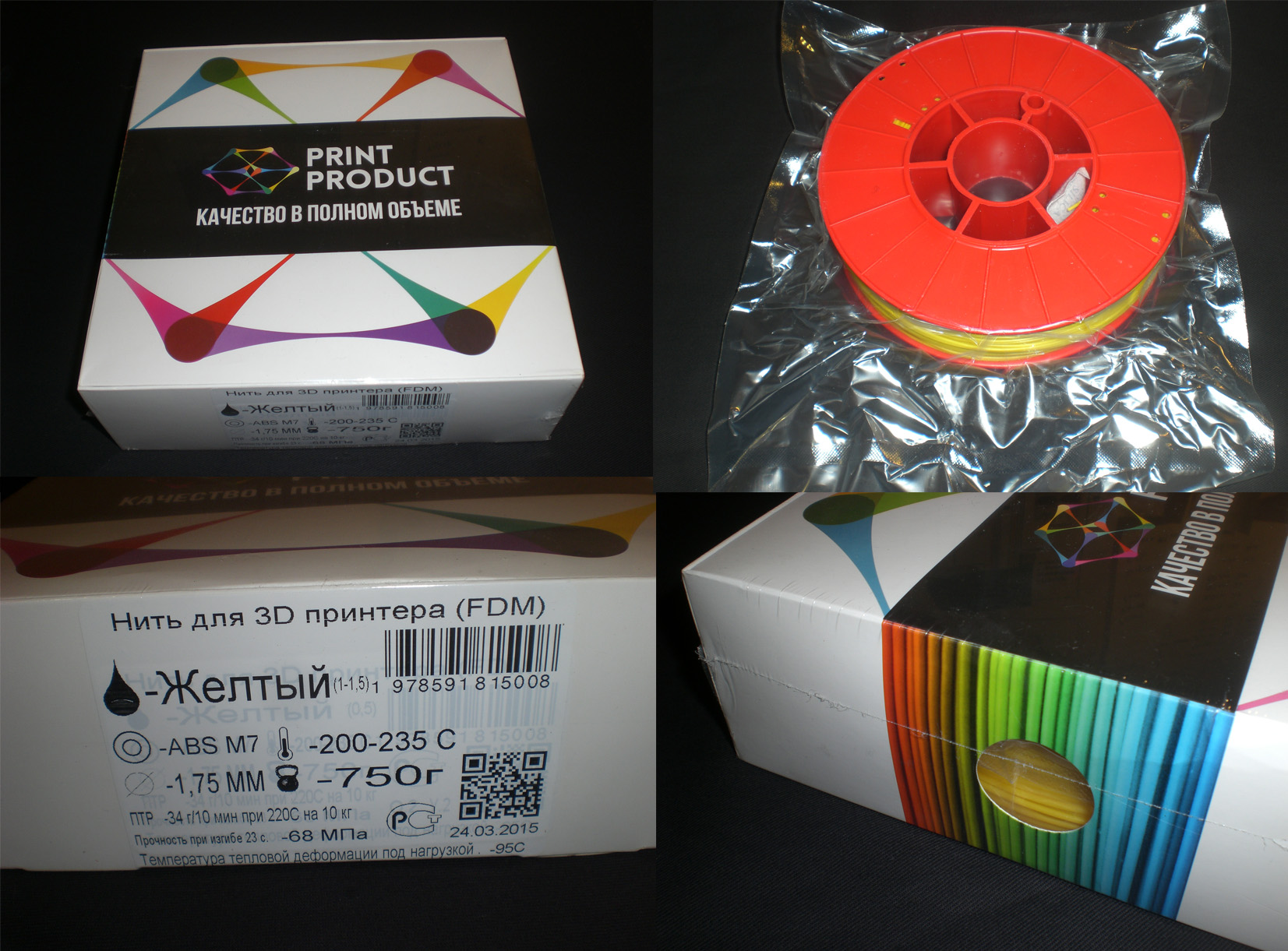

​Нам пришла катушка ABS M7 желтого цвета, вес 750 грамм, заявленный диаметр филамента 1.75мм.

Картонная коробка с катушкой пластика запечатана в пленку. Катушка запечатана в вакуумный пакет, внутри есть пакетик с силикагелем, что должно минимизировать впитывание пластиком влаги при хранении и положительно сказаться на качестве печати.

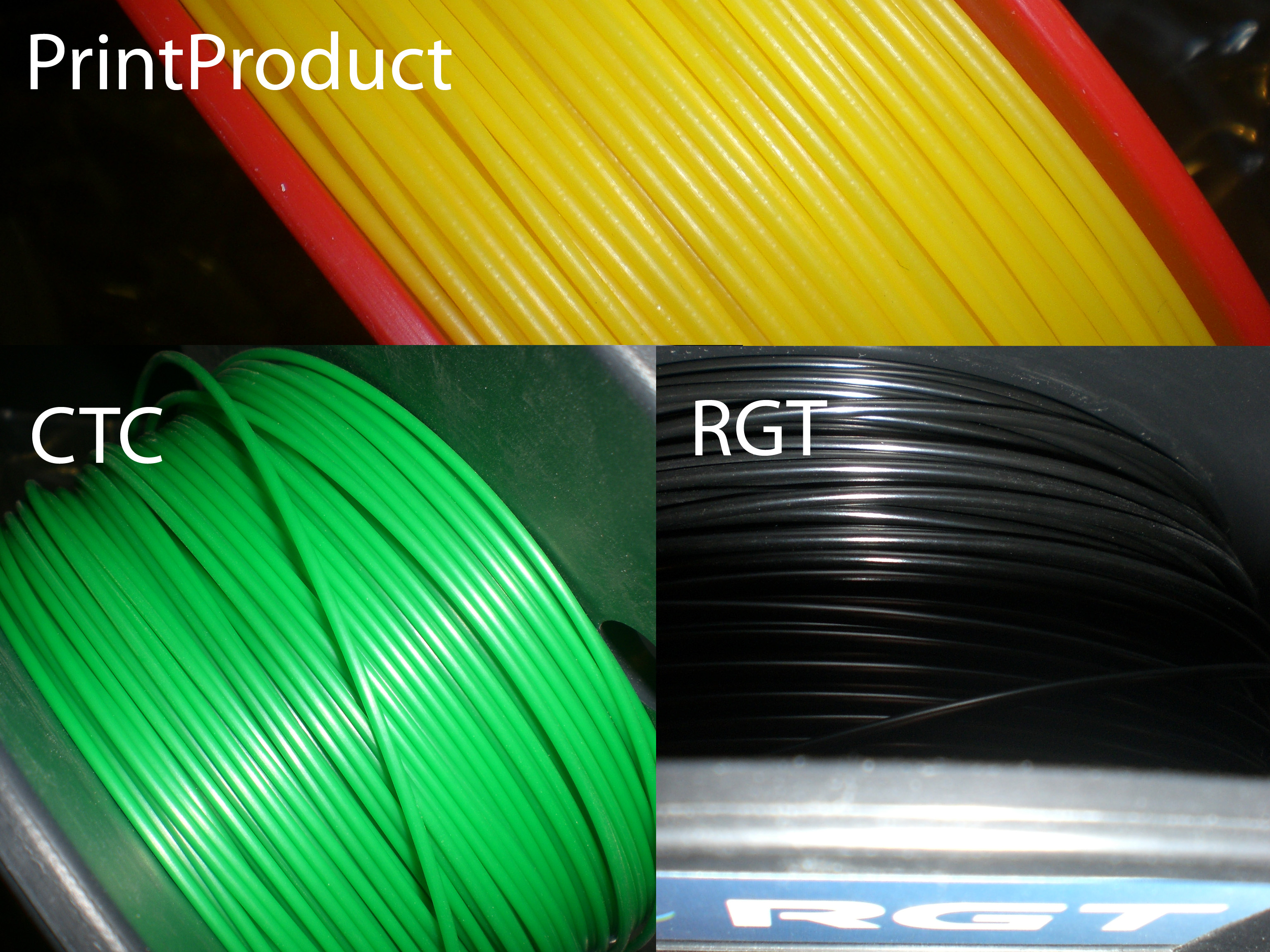

Сама пластиковая нить имеет матовую поверхность, на которой видны микроуглубления, что не очень радует. Это может не лучшим образом сказаться на печати. Образцы пластика других производителей — китайский СТС и RGT имеют гладкую поверхность.


Диаметр филамента

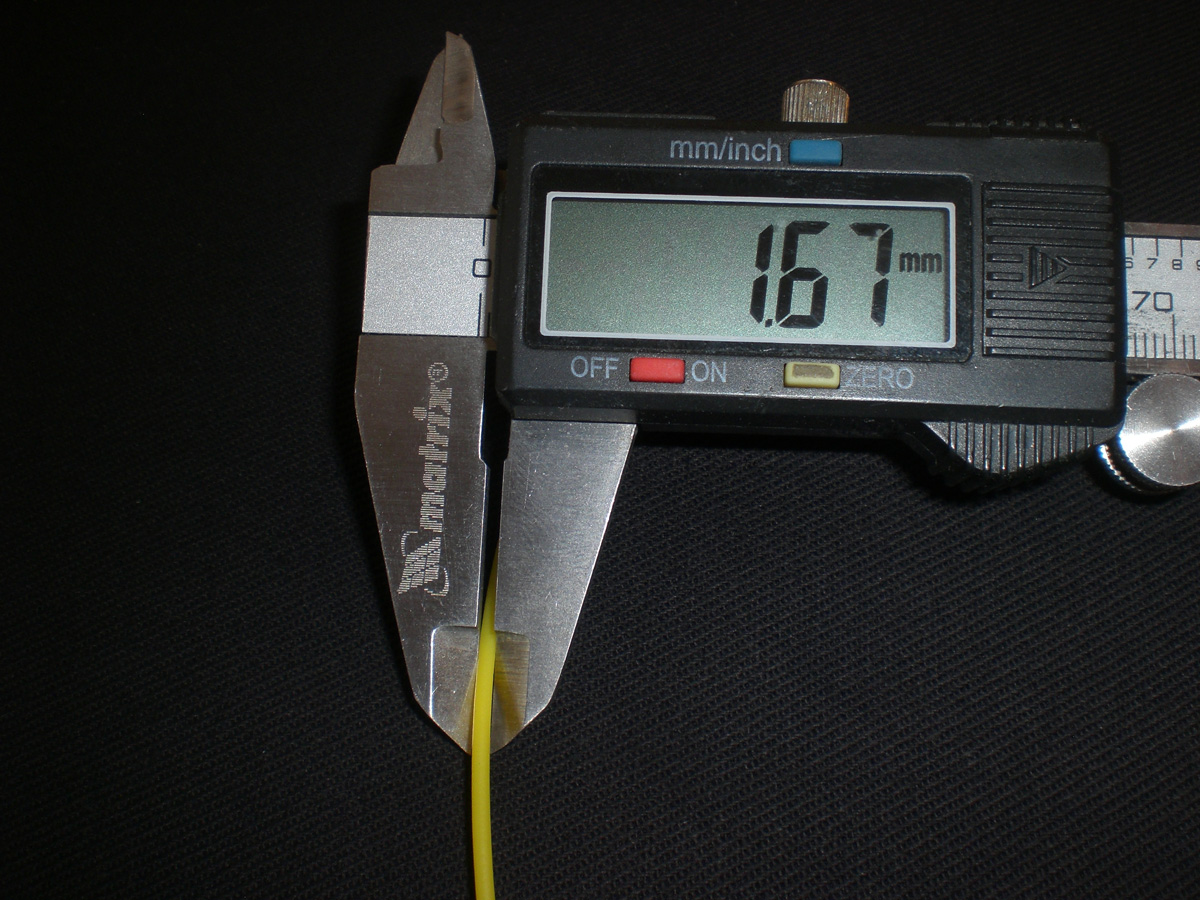

Диаметр нити был измерен 3 раза через промежутки в 1 м. Измерения проводились цифровым штангенциркулем. Результат отличный — 1.66 — 1.67 мм. По нашему опыту, именно постоянный диаметр нити может обеспечить достойную печать. Если диаметр будет гулять, то на тонком слое 0.1 — 0.05 мм это выразится в неровной стенке у изделия.

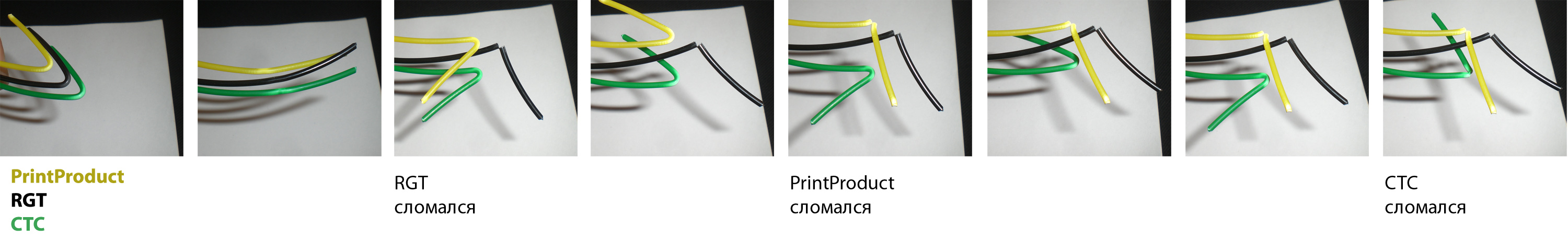

Тест филамента на ломкость

RGT сломался почти сразу — на 2-м перегибе, что странно. Скорее всего, это произошло из-за того, что у нас он долго хранился без упаковки и впитал много влаги.

ABS M7 PrintProduct сломался на 4-м перегибе. Хороший результат

Китайский СТС сломался только на 6-м перегибе. Отличный результат.

Температура печати

Для ABS M7 PrintProduct производитель заявил температуру печати в 200 — 235. При этом на температуре 200 пластик давится довольно туго. На 235 пластик давится довольно легко и все мелкие объекты мы бы рекомендовали начинать печатать именно с этой минимальной температуры.

Крупные же детали рекомендуем печатать на большой скорости при температуре до 250 — пластик давится очень легко и не пузырится.

Калибровка пластика

У разных производителей пластика диаметр филамента в катушках разного цвета немного отличается - от 1.6 мм до 1.78 при стандарте 1.75 мм. Если просто менять пластик, не производя его калибровку, то можно получить не качественный результат печати. Если просто измерять диаметр пластика и вносить значение в слайсер (Cura), то готовый Gcode можно будет распечатывать только этим конкретным пластиком. Разными пластиками с разными диаметрами этот конкретный Gcode уже не получится качественно распечатать. Именно поэтому производители принтеров рекомендуют использовать только их пластик. Их слайсеры уже настроены на конкретный диаметр филамента. Если использовать другой пластик, то возможны проблемы с результатом печати.

Для качественной печати любыми пластиками на наших 3D-принтерах используется следующий подход.

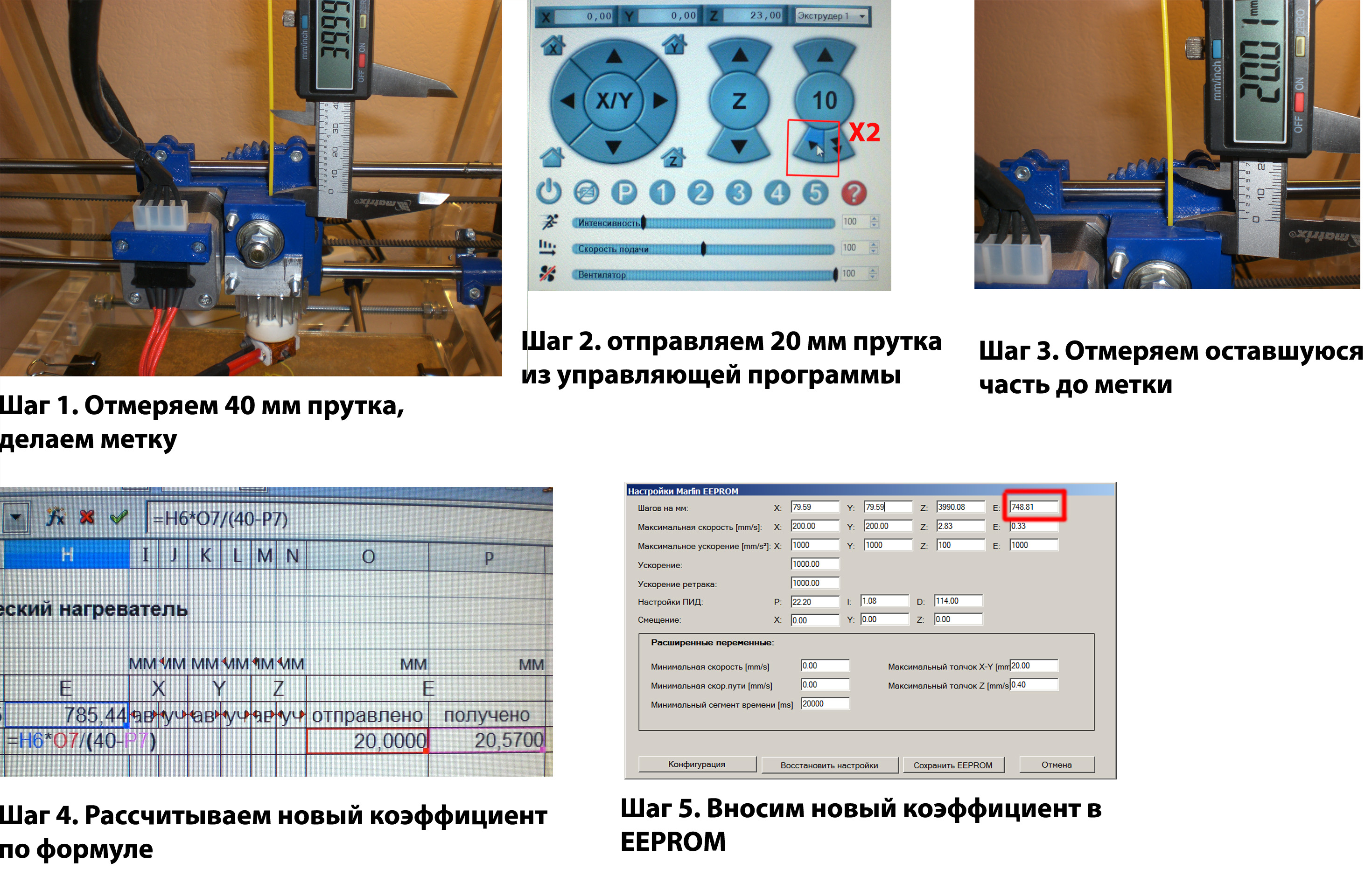

Калибровка прутка новых катушек пластика начинается с того, что нужно отмерить 40 мм прутка сверху от экструдера и поставить отметку канцелярским ножом.
Далее из Repetier-Host нужно командой выдавить 20 мм прутка, затем измерить то его количество что осталось сверху, это будет L.
Далее в Repetier-Host в верхнем меню конфигурации выбираем "Конфигурация EEPROM", берем крайнюю справа в верхнем ряду цифру Е и рассчитываем новый коэффициент по формуле: Е новый = Е * 20 / (40 - L)
Заменяем старый коэффициент Е на "Е новый" в EEPROM, сохраняем настройки.
Делаем аварийную остановку, затем можно приступать к печати новым прутком.

Печать

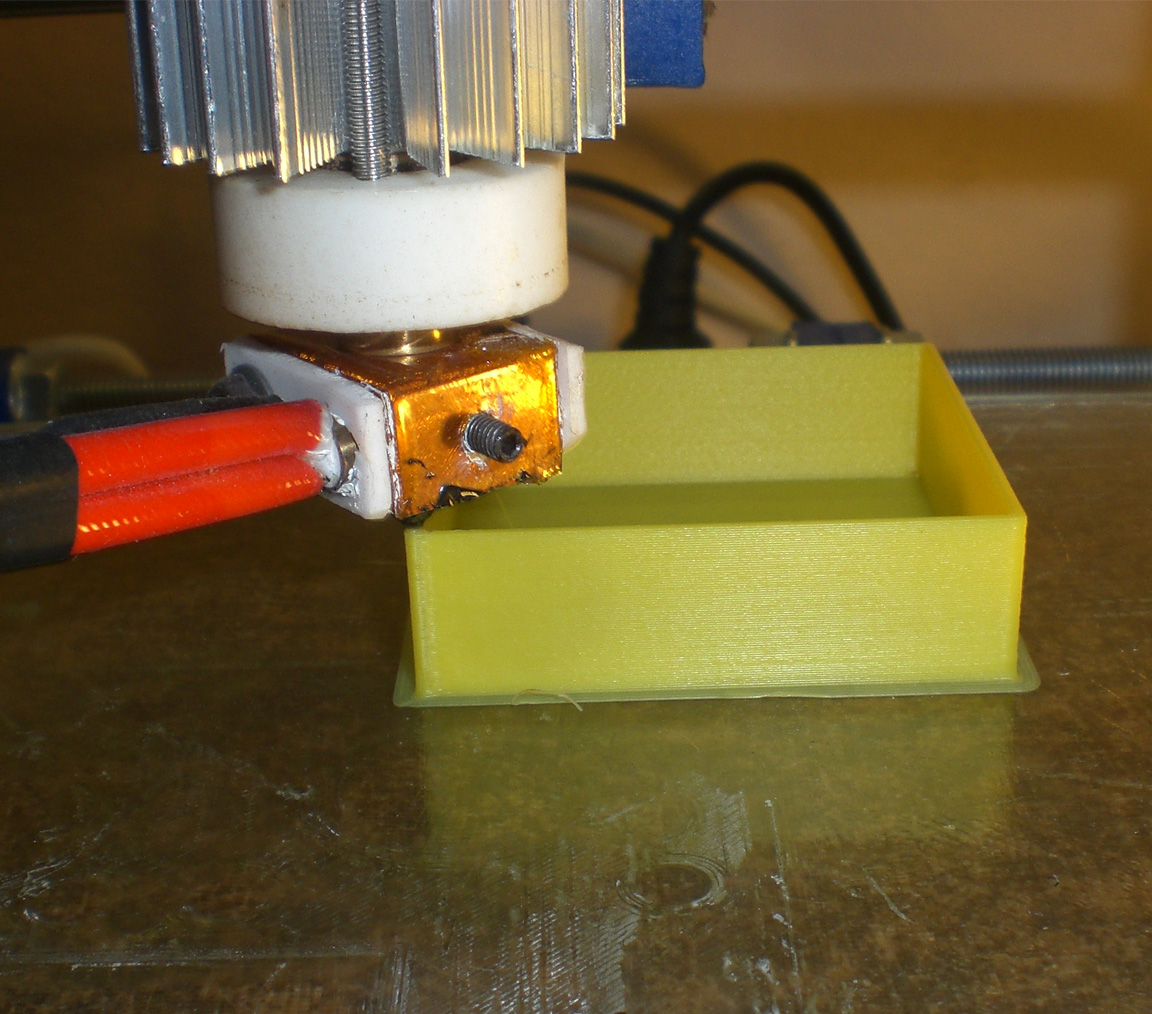

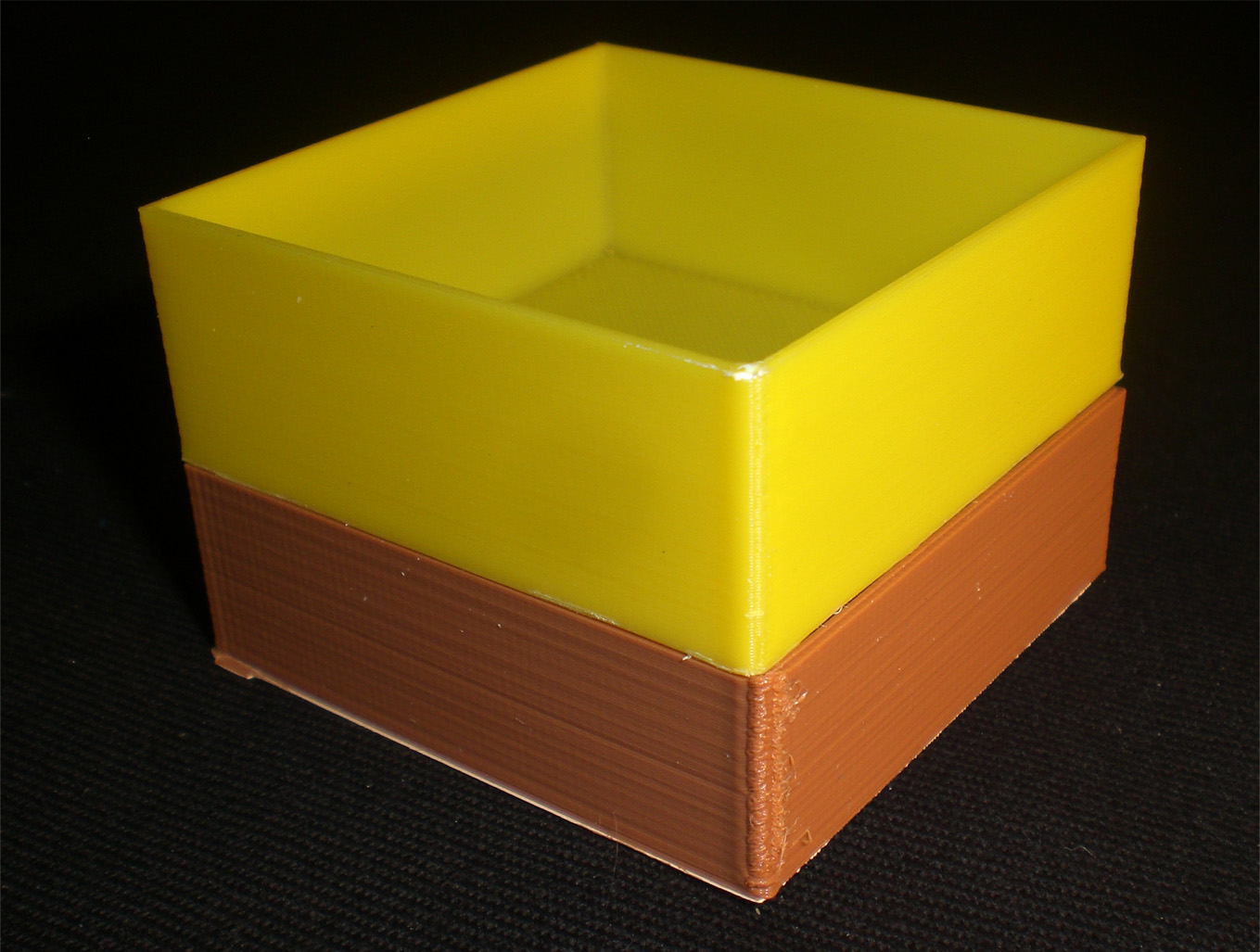

Квадрат
Слой 0.2, сопло 0.5, 250ºC, стол 100ºC , скорость печати 40 мм/сек. Без обдува.
Размер 50мм * 50мм * 20мм

Стенка ровная. Очень плотное прилипание пластика к 3D-лаку

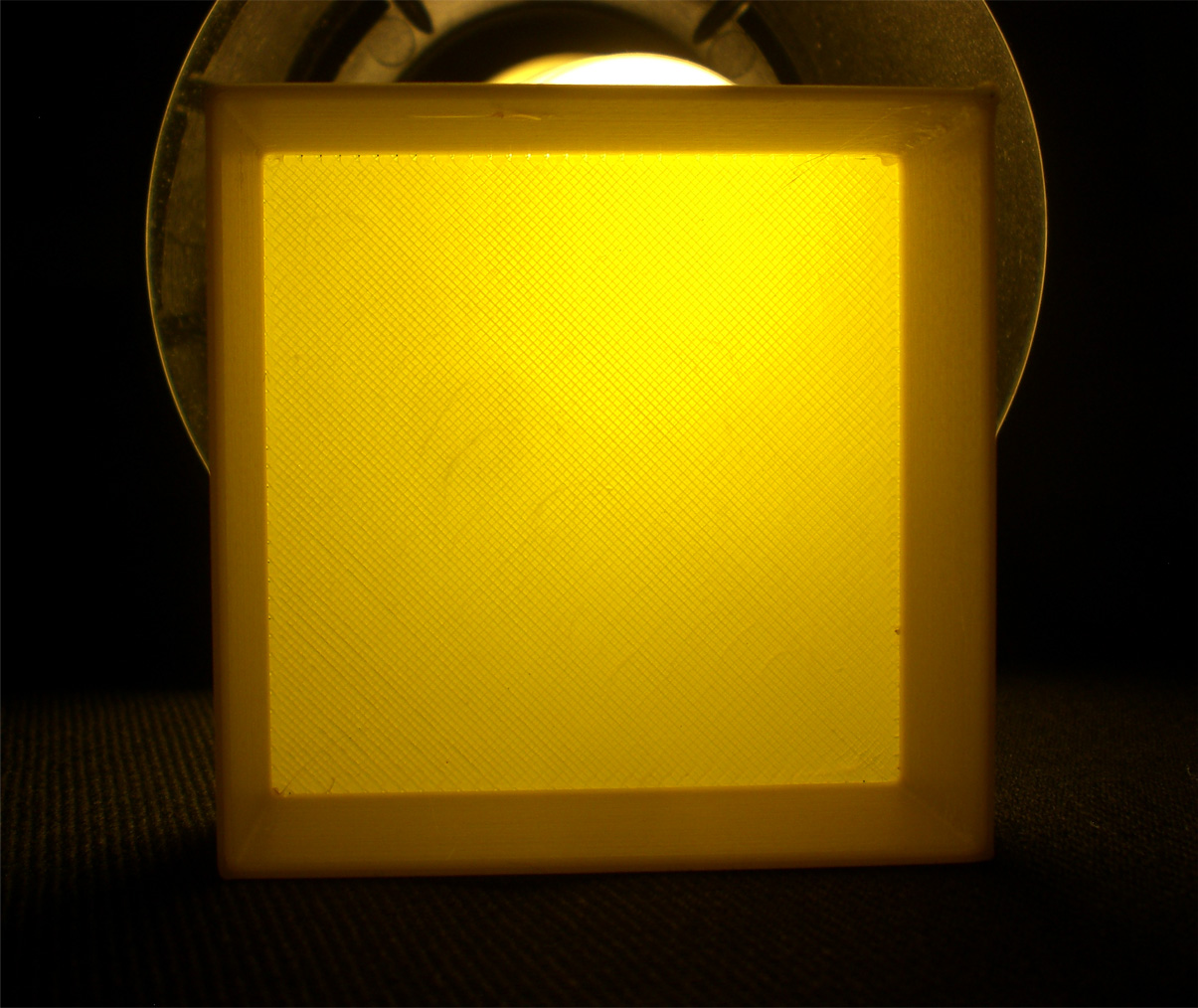

Нижние слои на просвет


В сравнении с дешевым пластиком (коричневый), видны ровные стенки, нет расплавленного угла в месте перехода сопла на новый слой.

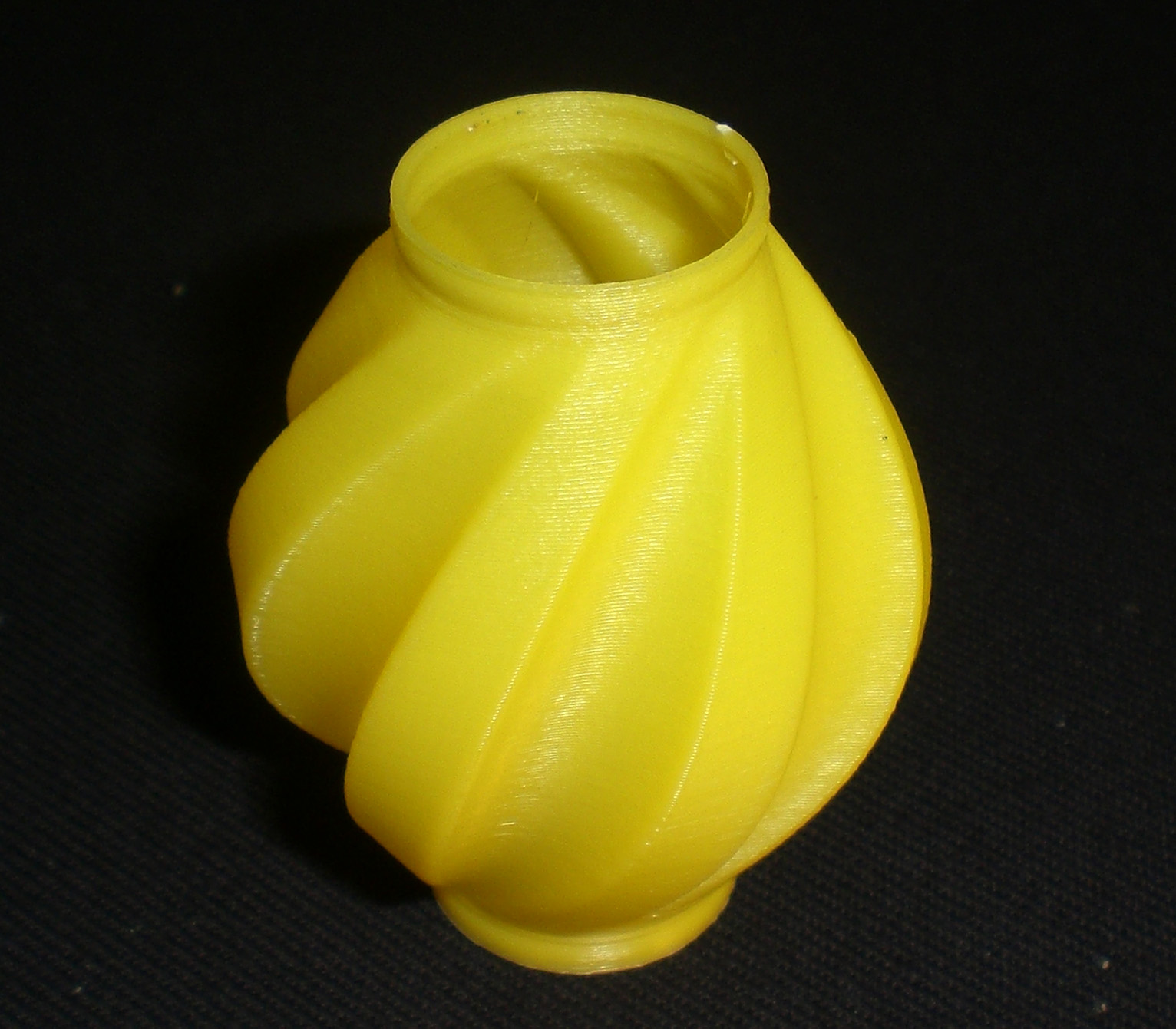

Ваза
Слой 0.2, сопло 0.5, 250ºC, стол 100ºC , скорость печати 40 мм/сек. Режим печати — спиральный. С обдувом.
Размер Ф40мм * 50мм

Отличный результат

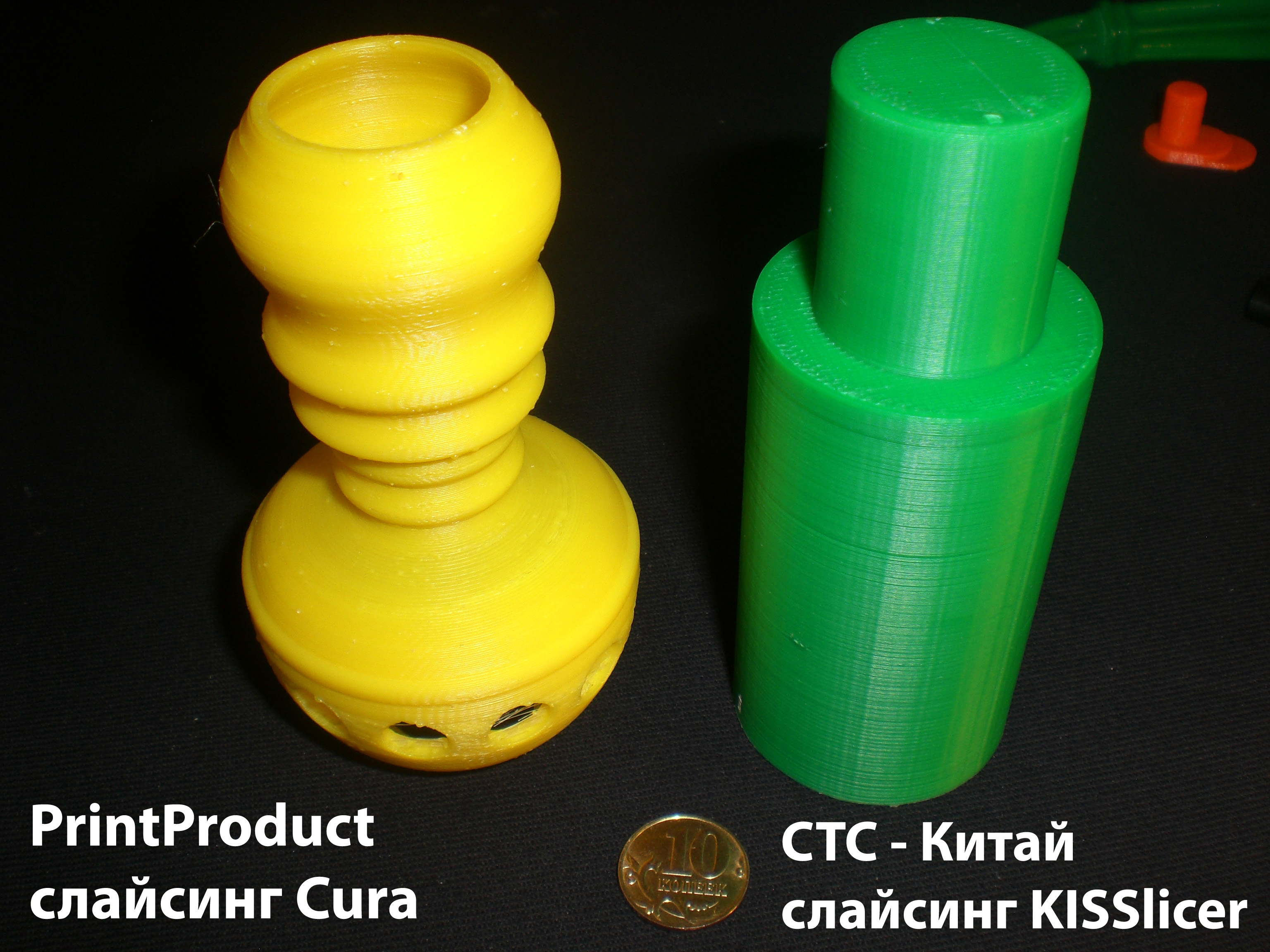

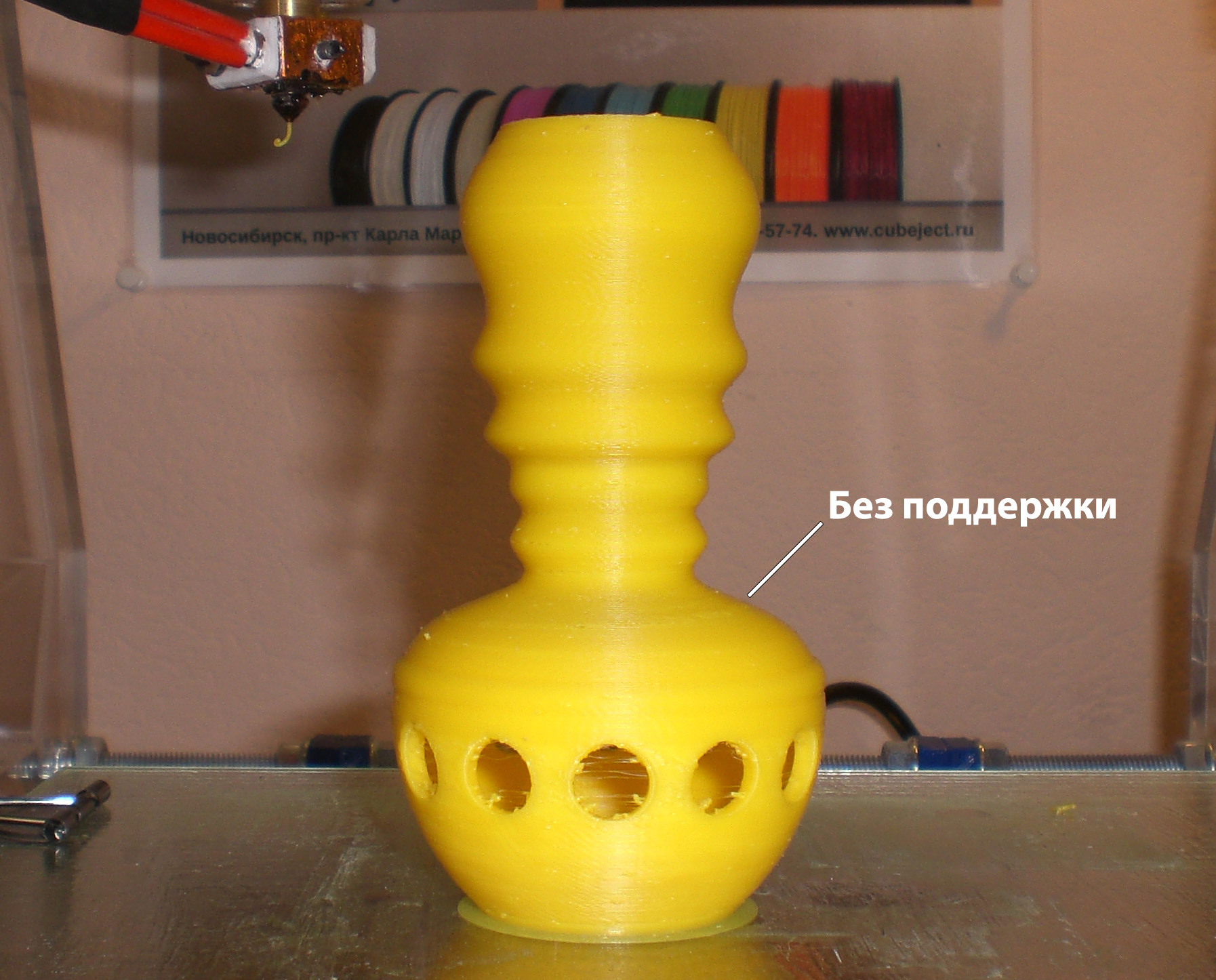

Лампа

Слой 0.2, сопло 0.5, 240ºC, стол 100ºC , скорость печати 150 мм/сек внутри и 50 мм/сек на периметрах. C откатом 1 мм. С обдувом. Печать без поддержки.
Размер Ф53мм * 96мм

Откат в 1мм оказался недостаточным — в отверстиях видны излишки пластика. Нужно делать откат больше, либо точнее настроить расстояние его срабатывания.

Местами видны мелкие капли пластика из-за особенностей слайсинга в программе Cura. Другой слайсер — KISSlicer делает свою работу лучше в аналогичной ситуации.
Следующая модель подготовлена к печати в этом слайсере.

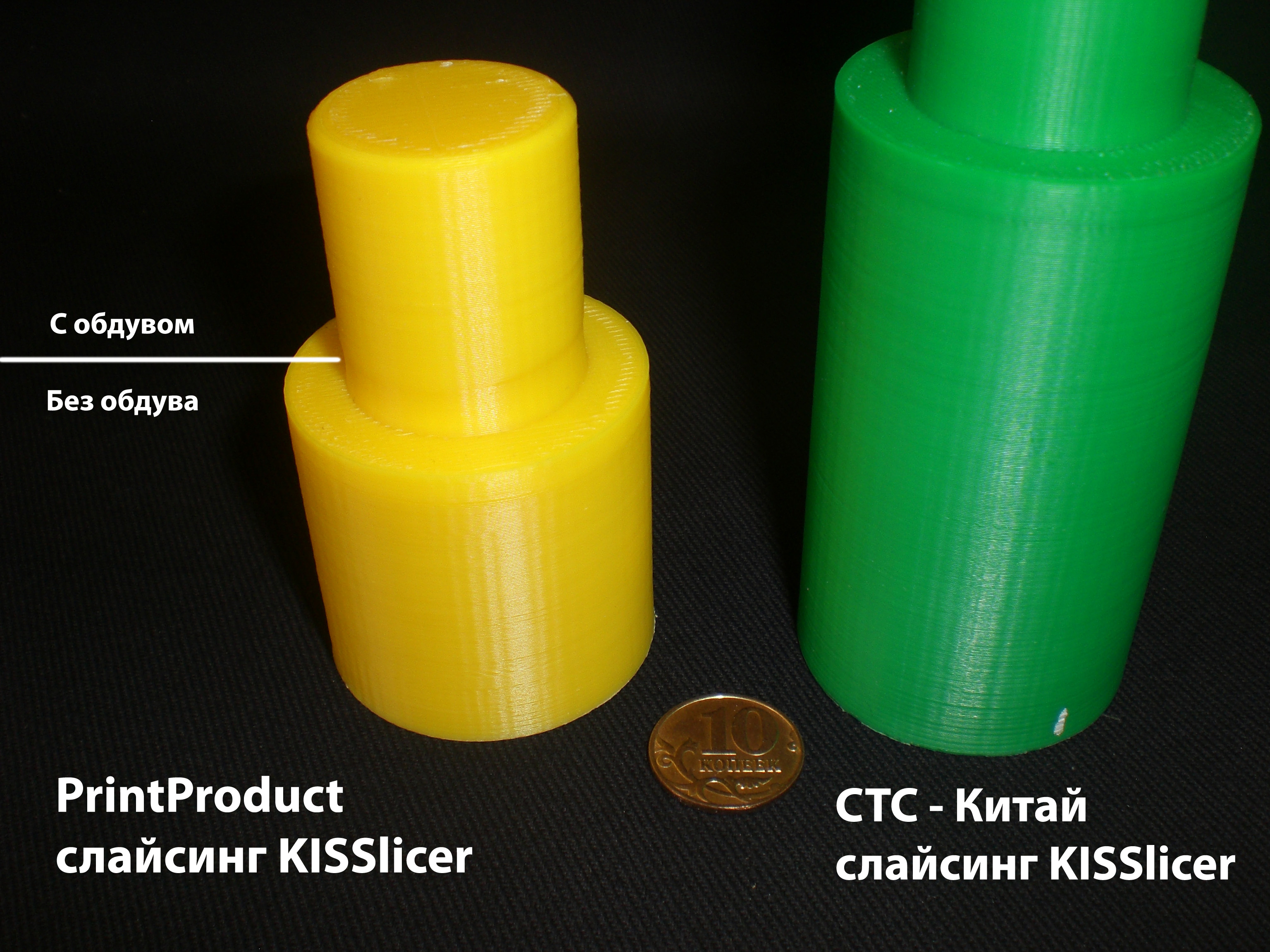

Трубка
Слой 0.2, сопло 0.5, 240ºC, стол 100ºC , скорость 170 мм/сек внутри и 80 мм/сек на периметрах. Обдув на верхней части.
Размер Ф40мм * 68мм
Слайсер — KISSlicer

Из-за слишком высокой скорости печати на верхней части без обдува пластик не успевал застынуть.
После включения обдува печать снова стала качественной на высокой скорости.
Отличный результат.

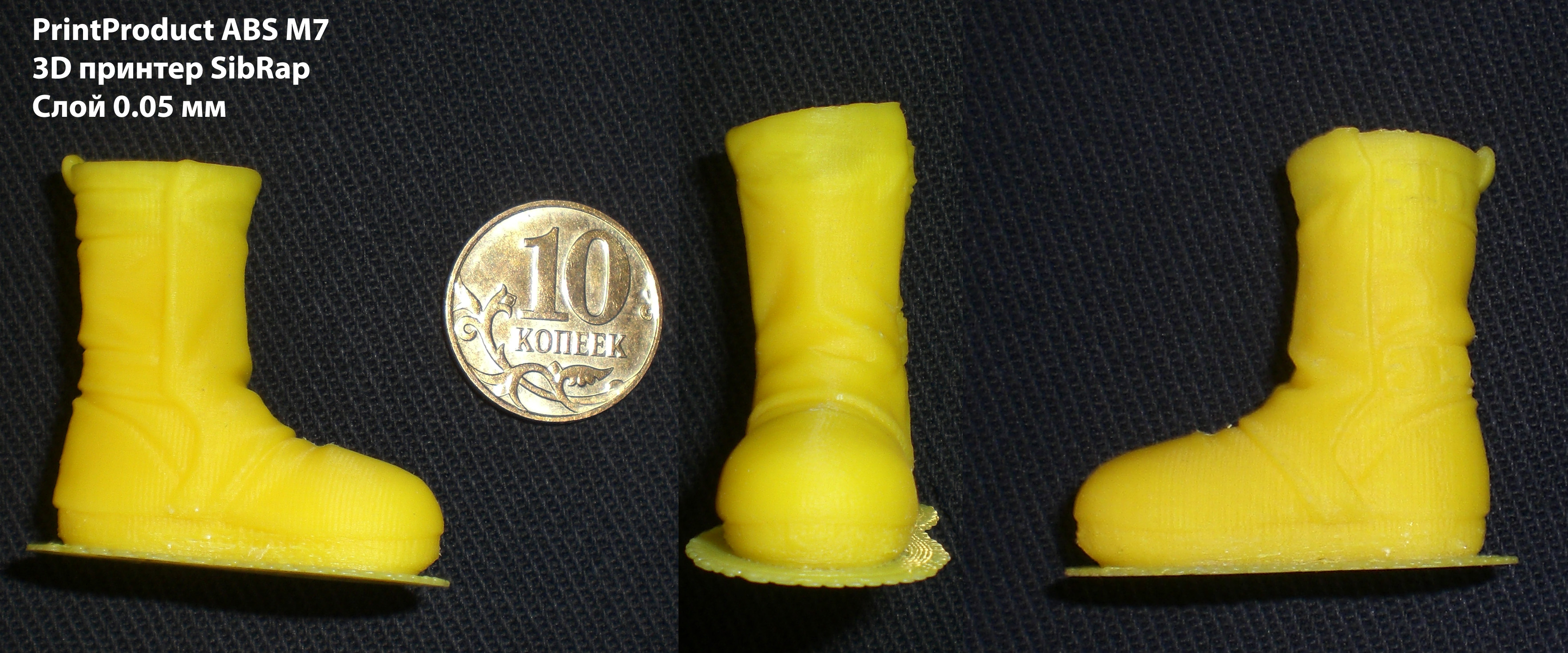

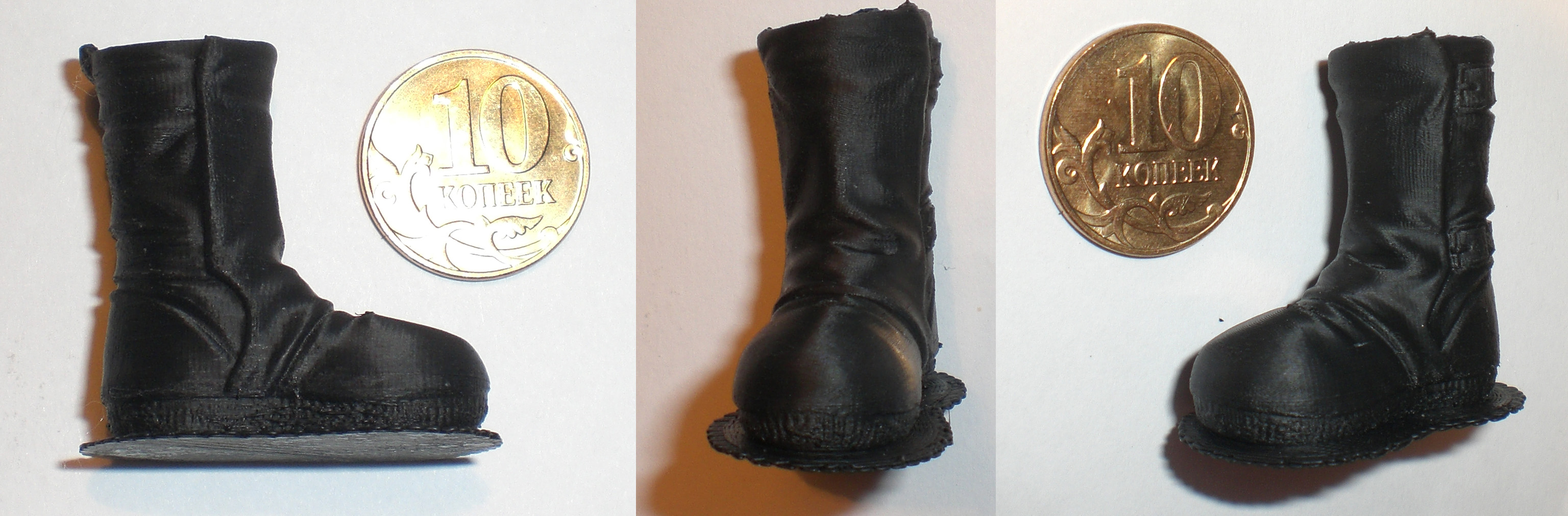

Сапог
3D-принтер SibRap может печатать очень тонким слоем 0.05 мм. Однако, для такой точной печати необходим очень качественный пластик. Иначе, слои будут ложиться не ровно, портя внешний вид изделия.

Для печати слоем 0.05 мм мы использовали более точное сопло диаметром 0.3 мм и снизили температуру до 235ºC из-за малого размера изделия.
Слой 0.05, сопло 0.3, 235ºC, стол 100ºC , скорость 30 мм/сек внутри и 30 мм/сек на периметрах. С обдувом.
Размер 26.8мм *12.5мм * 27.4мм
Слайсер — KISSliser

Как уже отмечалось в начале статьи, пластик RGT хорошо справился с печатью тонким слоем.
Теперь мы убедились, что пластик ABS M7 от PrintProduct и 3D-принтер SibRap отлично печатают на таких экстремально тонких слоях.
Кроме того, без проблем возможна качественная печать на высоких скоростях.

Рекомендуем пластик ABS M7 от PrintProduct для качественной 3D-печати.
