Беспроводной Wi-Fi дисплей для 3D-принтера
Мы собрали первый в стране беспроводной Wi-Fi дисплей для отечественного 3D-принтера Faberant Cube. Дисплей будет устанавливаться на новую версию принтера с прошивкой Klipper и может быть использован для 3D-принтеров любых производителей с этой прошивкой.
Проведена работа по русификации прошивки и созданию важных функций меню. У дисплея встроенный аккумулятор на несколько часов работы. Зарядка происходит на принтере или при подключении USB-C кабеля.
При включении дисплей соединяется с 3D-принтером по Wi-Fi за 3 секунды. Также есть подключение через разъем сзади, когда дисплей примагничивается к корпусу принтера.
Разработана функция показа адреса принтера в Wi-Fi сети, когда дисплей подключен к корпусу. Это нужно, чтобы пользователь мог легко настроить в первый раз подключение дисплея к принтеру по Wi-Fi.

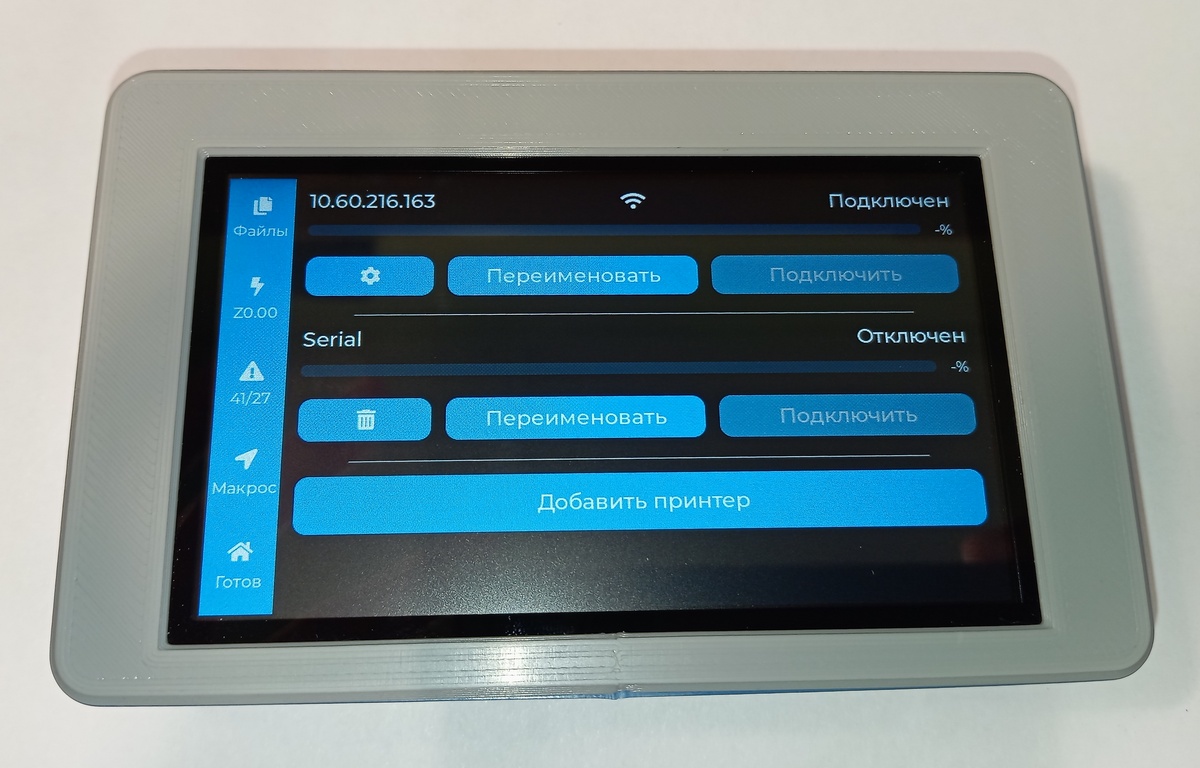

Один дисплей можно подключить по Wi-Fi к нескольким разным принтерам и переключаться между ними прямо во время печати для контроля всех процессов.
Дисплей имеет переключатель питания, разъем USB-C для зарядки и быстрой перепрошивки. 4 мощных магнита удерживают дисплей на корпусе принтера, а 4 мягких ножки, входящие в отверстия в корпусе принтера не дадут сместиться дисплею.
Наличие специально разработанного разъема для подключения дисплея к принтеру позволяет запускать печать файлов, сохраненных в памяти принтера, без наличия Wi-Fi сети.
Все это делает управление принтером невероятно современным, интуитивным и удобным.
Большинство комплектующих для дисплея - импортные, так как такие детали не производятся в стране. Корпуса и электрические разъемы печатаются на наших 3D-принтерах.
Поскольку дисплей получился универсальным, его можно использовать не только для дистанционного управления 3D-принтерами с прошивкой Klipper, но и для других технических проектов, в том числе обучающих. В сети на GitHub.com есть большое количество прошивок под аналогичную электронику.
Если будет запрос от пользователей, то мы можем изготовить различные версии этого дисплея под разные задачи.
Конечно же, любой желающий с серьезными техническими навыками может повторить эту работу, но мы сделали это первыми и уже показываем результат.
Технические подробности:
Размер дисплея 4.3 дюйма, 800х600 px, IPS матрица, основан на ESP32-S3, аккумулятор Li-Ion 1200 mAh, основа прошивки CYD-Klipper (русифицирована и улучшена для Faberant).
Меню дисплея имеет следующие возможности:
* Отображение списка файлов, сохраненных в памяти принтера. Показываются кириллические и длинные имена файлов. Запуск печати при нажатии на имя файла.
* Движение принтером по всем осям.
* Нагрев экструдера и стола до заданных температур. Кнопки с заданными значениями можно менять на любую часто используемую температуру. Выдавливание и ретракт пластика в экструдере.

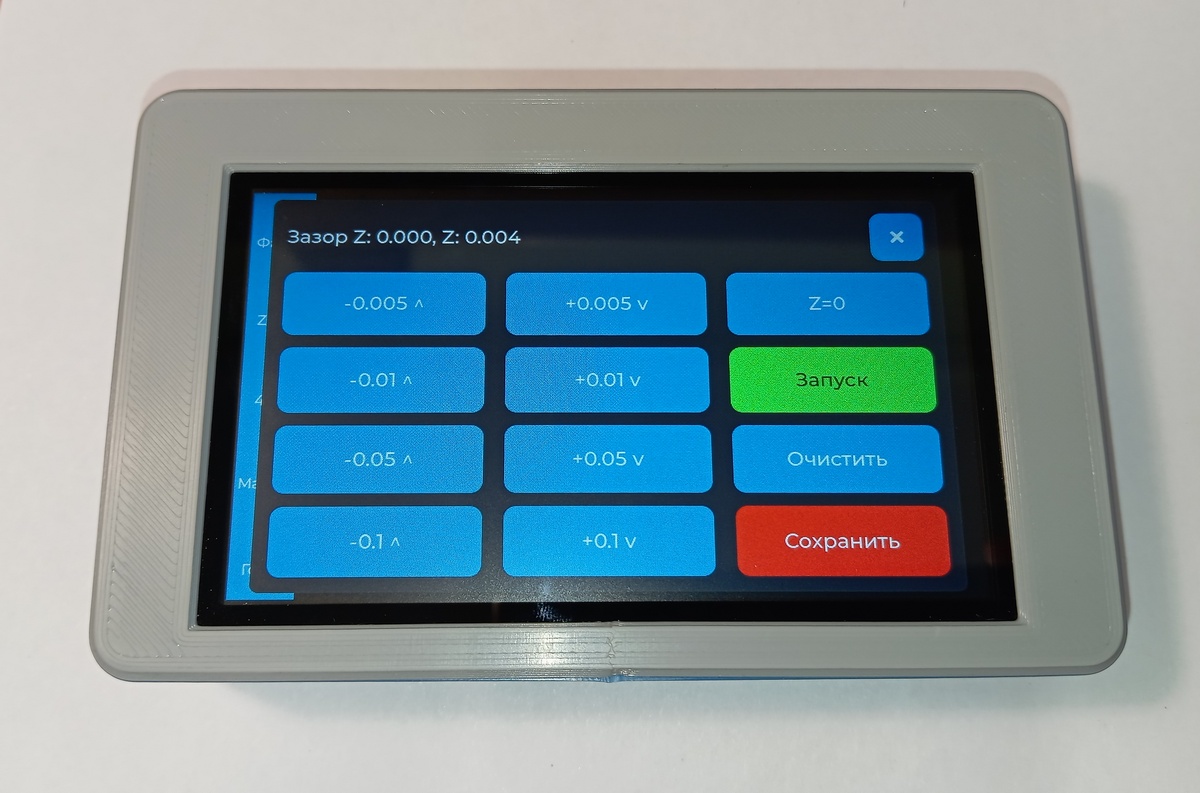

* Запуск калибровки зазора сопла от стола по оси Z.
* Запуск выравнивания стола по 3м точкам.
* Запуск автокалибровки стола по 25и точкам.
Дополнительные программные макросы для прошивки Klipper позволяют выполнять команды из меню дисплея:
Выключить принтер, сменить состояние функции "Автоотключения" принтера после окончания печати, узнать адрес Wi-Fi принтера в сети, запустить восстановление печати после сбоя печати.

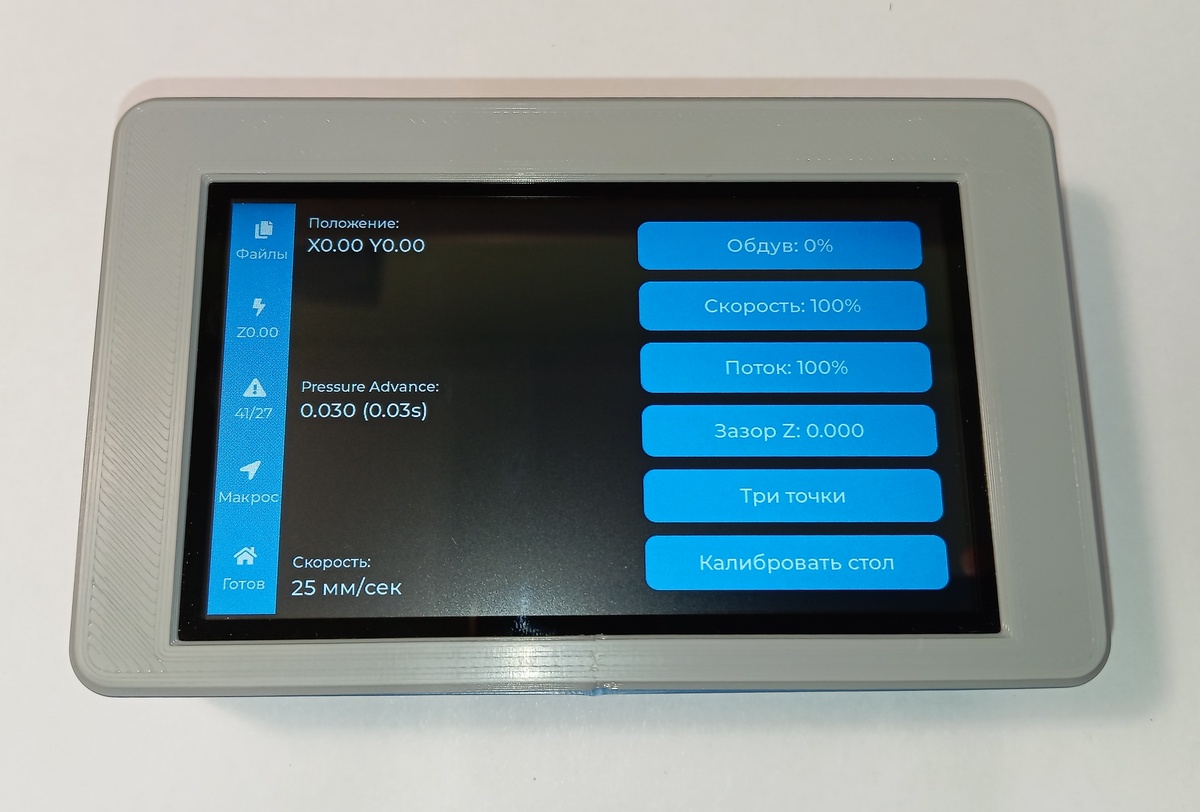

Меню дисплея при печати:
Полное отображение информации о печати, пауза печати для смены пластика и кнопка аварийной остановки принтера. Управление обдувом, скоростью печати, потоком пластика, зазором от стола на первом слое.

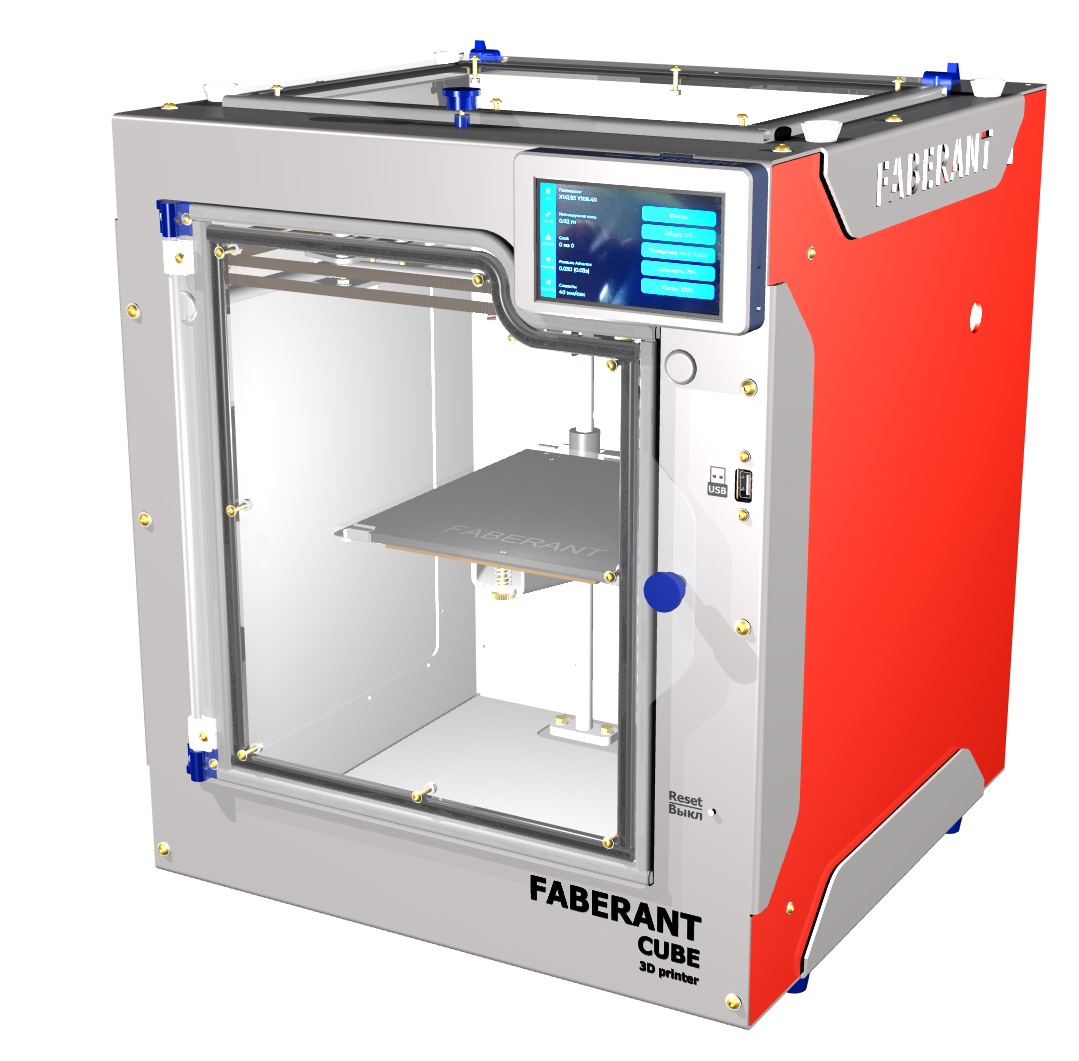

Дисплей устанавливается вверху корпуса принтера с правой стороны, максимально близко к уровню глаз пользователя.
Проведена работа по русификации прошивки и созданию важных функций меню. У дисплея встроенный аккумулятор на несколько часов работы. Зарядка происходит на принтере или при подключении USB-C кабеля.
При включении дисплей соединяется с 3D-принтером по Wi-Fi за 3 секунды. Также есть подключение через разъем сзади, когда дисплей примагничивается к корпусу принтера.
Разработана функция показа адреса принтера в Wi-Fi сети, когда дисплей подключен к корпусу. Это нужно, чтобы пользователь мог легко настроить в первый раз подключение дисплея к принтеру по Wi-Fi.
Один дисплей можно подключить по Wi-Fi к нескольким разным принтерам и переключаться между ними прямо во время печати для контроля всех процессов.
Дисплей имеет переключатель питания, разъем USB-C для зарядки и быстрой перепрошивки. 4 мощных магнита удерживают дисплей на корпусе принтера, а 4 мягких ножки, входящие в отверстия в корпусе принтера не дадут сместиться дисплею.
Наличие специально разработанного разъема для подключения дисплея к принтеру позволяет запускать печать файлов, сохраненных в памяти принтера, без наличия Wi-Fi сети.
Все это делает управление принтером невероятно современным, интуитивным и удобным.
Большинство комплектующих для дисплея - импортные, так как такие детали не производятся в стране. Корпуса и электрические разъемы печатаются на наших 3D-принтерах.
Поскольку дисплей получился универсальным, его можно использовать не только для дистанционного управления 3D-принтерами с прошивкой Klipper, но и для других технических проектов, в том числе обучающих. В сети на GitHub.com есть большое количество прошивок под аналогичную электронику.
Если будет запрос от пользователей, то мы можем изготовить различные версии этого дисплея под разные задачи.
Конечно же, любой желающий с серьезными техническими навыками может повторить эту работу, но мы сделали это первыми и уже показываем результат.
Технические подробности:
Размер дисплея 4.3 дюйма, 800х600 px, IPS матрица, основан на ESP32-S3, аккумулятор Li-Ion 1200 mAh, основа прошивки CYD-Klipper (русифицирована и улучшена для Faberant).
Меню дисплея имеет следующие возможности:
* Отображение списка файлов, сохраненных в памяти принтера. Показываются кириллические и длинные имена файлов. Запуск печати при нажатии на имя файла.
* Движение принтером по всем осям.
* Нагрев экструдера и стола до заданных температур. Кнопки с заданными значениями можно менять на любую часто используемую температуру. Выдавливание и ретракт пластика в экструдере.
* Запуск калибровки зазора сопла от стола по оси Z.
* Запуск выравнивания стола по 3м точкам.
* Запуск автокалибровки стола по 25и точкам.
Дополнительные программные макросы для прошивки Klipper позволяют выполнять команды из меню дисплея:
Выключить принтер, сменить состояние функции "Автоотключения" принтера после окончания печати, узнать адрес Wi-Fi принтера в сети, запустить восстановление печати после сбоя печати.
Меню дисплея при печати:
Полное отображение информации о печати, пауза печати для смены пластика и кнопка аварийной остановки принтера. Управление обдувом, скоростью печати, потоком пластика, зазором от стола на первом слое.
Дисплей устанавливается вверху корпуса принтера с правой стороны, максимально близко к уровню глаз пользователя.
09.01.2026
